      有的用户还不会cad更改块的操作，下文就分享cad更改块的操作教程，希望对你们有所帮助哦。

      cad更改块的操作流程

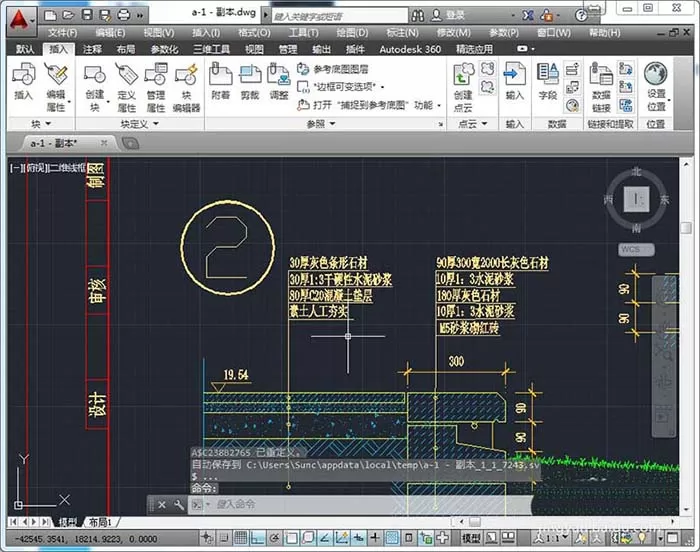

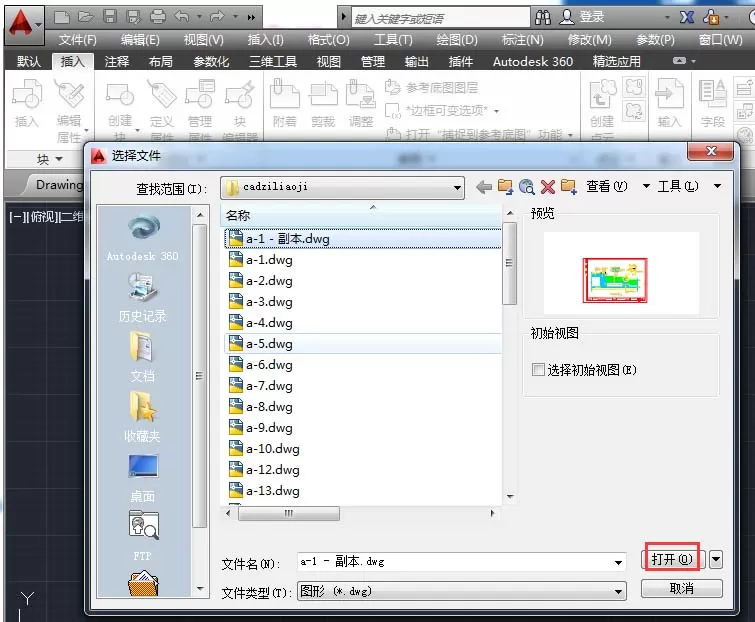

      1、首先运行AutoCAD 2014 - 简体中文 (Simplified Chinese)软件，打开所需修改的文件。

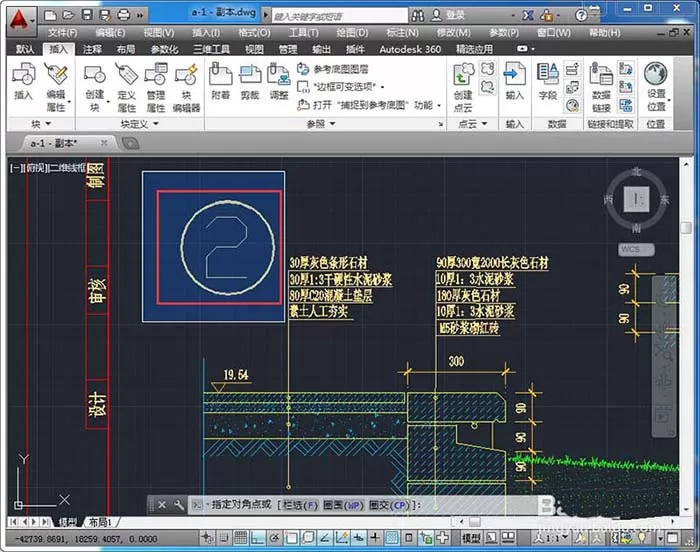

      2、载入文件后，用鼠标框选所需修改的图块。

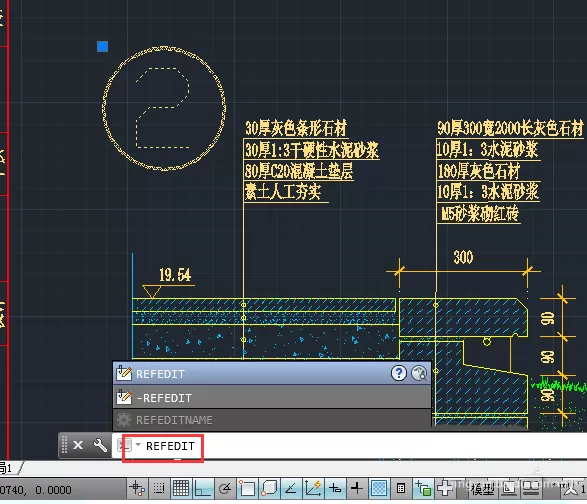

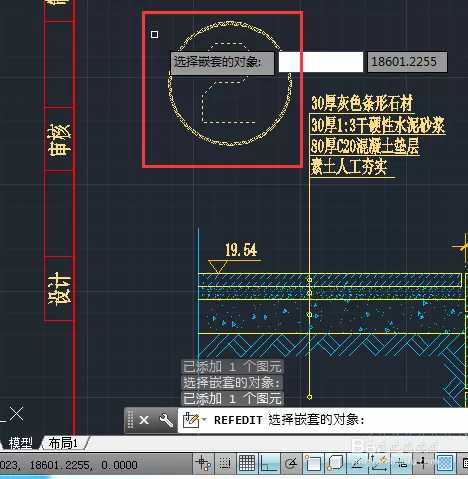

      3、接着在命令行中输入“Refedit”并按回车键，然后在绘图区中选择图块。

      4、在【参照编辑】对话框中，选中当前图块，单击【确定】按钮。

      5、选择图块中所需修改的图形，按回车键，即可对其进行更改。

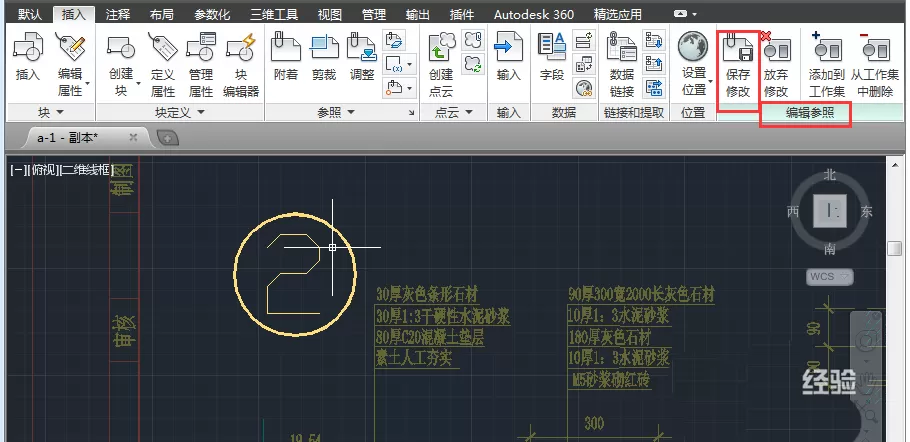

      6、修改完成后，在菜单栏选择【编辑参照】》【保存修改】选项，在打开的提示框中，单击【确定】按钮，即可完成操作。

      7、最终效果如图所示。

      还不了解cad更改块的操作流程的朋友们，不要错过小编带来的这篇文章哦。
